卫生级对夹式蝶阀

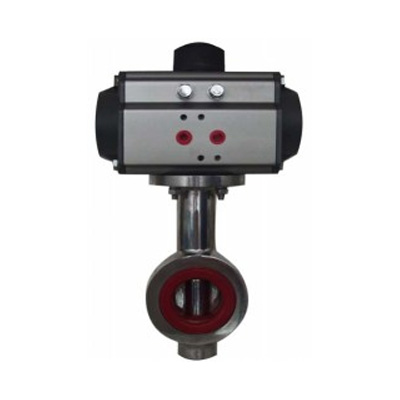

卫生级蝶阀的定义和工作原理：卫生蝶阀是用圆形不锈钢蝶板作启闭件并随阀杆转动来开启、关闭从而起到调节流体管道的一种阀门。卫生级蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、启闭迅速快捷，并且还同时具有良好的流量调节功能和关闭密封特性，密封材料耐老化、耐腐蚀，使用寿命长等特点，卫生级蝶阀在中小口径、中低压领域使用广泛，它是卫生级流体管道中的主导阀门形式。滋权管业卫生级蝶阀可以通过执行器操作也可由手柄手动操作;手柄控制阀门开启位置，或者根据流量需要调节到其他的位置。执行器把活塞的轴向运动转换成90度旋转，传输给蝶阀。

卫生级蝶阀尺寸：DN10---DN300、1〞---8〞、Φ12---325mm

工作温度： -20℃----+250℃

工作压力：PN1.0pa(10bar)

连接形式：焊接式，快装式，螺纹式 ，法兰式

属 系：卫生级蝶阀系列

执行标准： ISO、DIN、IDF、SMS、3A等

材 质： sus304、sus316L目前卫生级流体设备用的不锈钢材质基本以这2种材质为主。

光 洁 度： 产品内外用高档抛光设备处理，达到表面精密度400--800目要求

密 封 圈： 符合卫生许可要求的硅橡胶;耐高温的三元乙丙(EPDM)或氟橡胶(FPM)

包 装： 纸箱/木箱包装/塑料

适用介质：液体、气体、油品、蒸汽各种高腐蚀化学介质

产品分类：卫生级快装蝶阀、卫生级焊接蝶阀、卫生级螺纹蝶阀、卫生级活接蝶阀、卫生级螺焊蝶阀、卫生级法兰蝶阀、卫生级气动蝶阀、卫生级电动蝶阀

应用范围: 滋权管业卫生级蝶阀阀体全部采用进口数控车床精车并采用标准电子抛光，光滑表面确保洁;无介质积存区域，不会产生潜在的污染。完全符合食品、生物制药领域对各种介质的特殊要求，其光滑、无缝、自动排空工艺还非常适用于蒸汽管道就地清洗的需要，在制造加工过程中严格按FDA要求进行质量监控。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。

卫生级蝶阀采用标准

设计标准：GB/T2238-2005

结构长度:GB/T12221-2005

压力试验:GB/T13927-1992;JB/T9092-1999

卫生级蝶阀主要技术参数：

卫生级蝶阀外形尺寸：
